對(duì)流煙道一般敷設(shè)保溫混凝土和輕質(zhì)成型保溫材料。保溫耐火混凝土、保溫等材料應(yīng)符合國(guó)家有關(guān)標(biāo)準(zhǔn)及本說(shuō)明書的有關(guān)規(guī)定。保溫耐火混凝土、保溫材料等爐墻材料應(yīng)按國(guó)家有關(guān)標(biāo)準(zhǔn)中的具體規(guī)定，保養(yǎng)和堆放。施工前應(yīng)對(duì)筑爐材料進(jìn)行必要的化驗(yàn)及驗(yàn)收。對(duì)流煙道使用較多的爐墻材料有不定形爐墻材料和成型保溫材料兩種類型。

(1)不定形爐墻材料

不定形爐墻材料主要有耐火混凝土和保溫混凝土，一般情況下，可以按照上述耐火混凝土的使用溫度要求選取適當(dāng)?shù)臓t墻材料。

(2)成型保溫材料

成型保溫材料有硅藻土磚、硅藻土板、膨脹蛭石制品、膨脹珍珠巖制品、巖棉制品和泡沫石棉制品。

硅藻土磚、硅藻土板：硅藻土磚、硅藻土板的形狀尺寸應(yīng)符合GB2992—1998《通用耐火磚形尺寸》，其物理指標(biāo)按標(biāo)準(zhǔn)分為GG-0.7a、GG-0.7b、GG-0.6、GG-0.5a、GG-1.5b、GG-0.4等6種牌號(hào)。

膨脹蛭石制品：爐墻上常用蛭石制品有水玻璃蛭石制品和水泥蛭石制品，其性能見下表1。

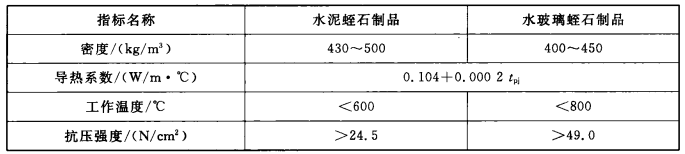

                                              表1膨脹蛭石制品性能指標(biāo)

膨脹珍珠巖制品：常用水玻璃珍珠巖制品和水泥珍珠巖制品，制品應(yīng)符合GB10303—1988《膨脹珍珠巖絕熱制品》標(biāo)準(zhǔn)，其性能如下表2

                                                    表2膨脹珍珠巖制品性能指標(biāo)

巖棉制品：常用巖棉保溫板制品，其性能如下:密度：120kg/m3;最高使用溫度：600℃;當(dāng)密度為120kg/m3,平均溫度70℃時(shí)，導(dǎo)熱系數(shù)按不大于0.046W/(m·k)取值。

泡沫石棉制品：泡沫石棉性能如下：密度：(50~70)kg/m3,使用密度：(70~90)kg/m3;抗拉強(qiáng)度約為(0.5~1.0)kg/cm2;當(dāng)使用溫度小于或等于500℃;導(dǎo)熱系數(shù)按(0.038+0.00023)tpjW/(m·℃)取值。

硅酸鋁耐火纖維及硅酸鋁耐火纖維氈：硅酸鋁耐火纖維及硅酸鋁耐火纖維氈，是一種新型的耐火、保溫材料。它是以Al2O3和SiO2為主要成分的人造無(wú)機(jī)纖維，又稱陶瓷纖維。具有較高的耐火性能和良好的保溫性能。目前，很多鍋爐制造廠采用硅酸鋁耐火纖維及制品作為膨脹縫等縫孔的填充料，代替石棉及其制品等易熔材料。

硅酸鋁耐火纖維及其制品性能如下：制品的密度約為150kg/m3;纖維的密度約為(70~90)kg/m3;耐火度為≥1760℃，最高使用溫度約為1260℃，長(zhǎng)期使用溫度為1050℃;當(dāng)密度為200kg/m3時(shí)，使用溫度為900℃時(shí)，纖維及制品的導(dǎo)熱系數(shù)按不大于0.128W/(m·k)取值。
