聚輕磚是選用優(yōu)質(zhì)礬土、焦寶石與白泥作為原料，將聚輕泡沫球(聚苯乙烯球粒)作為填充物，按一定的比例均勻地配合后，壓制成型，經(jīng)高溫?zé)Y(jié)而生產(chǎn)出來的產(chǎn)品。
由于礬土、焦寶石是耐高溫的重質(zhì)耐火材料，加入填充物后，聚輕泡沫球經(jīng)高溫?zé)Y(jié) 后揮發(fā)形成球形氣孔均勻分布于制品內(nèi)，既增加了制品周部致密度，提高了磚的強(qiáng)度，又使生產(chǎn)出來的產(chǎn)品質(zhì)輕，導(dǎo)熱系數(shù)低，經(jīng)檢測，其密度僅為0.6〜0.8g/cm3時，而耐壓強(qiáng)度可達(dá)5MPa，最高工作溫度1500℃，持續(xù)使用溫度可在1350℃左右，耐急冷急熱性能達(dá)30次以上，900℃時導(dǎo)熱系數(shù)僅為0.28W/m • K。其理化指標(biāo)及其他幾種爐門襯磚理化性能見表1。

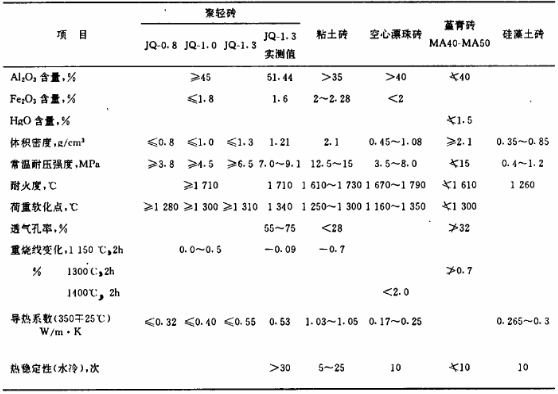

聚輕磚及其他爐門襯磚的理化性能
爐門表面熱損失減少，節(jié)約能源
炭化室平均寬度為450mm的粘土磚襯 爐門表面積約為5.68m2,粘土磚厚度為365mm,隔熱層為78mm的掛藻土磚共厚443 mm，機(jī)焦側(cè)爐門平均單個用粘土磚重1065.5kg，由于聚輕磚導(dǎo)熱系數(shù)小，隔熱效果好，一般采用減少厚度50~80mm而達(dá)到擴(kuò)容目的，故厚度為285-315mm，隔熱層仍為78mm厚的硅藻土磚(也有采用硅酸鋁纖維氈的，其隔熱效果更佳)，其厚度共為363〜393mm。
采用聚輕磚作為焦?fàn)t爐門襯是當(dāng)前各種新型材料中最為理想的。其導(dǎo)熱系數(shù)，體積密度雖比空心溧珠磚大，但其強(qiáng)度、耐急冷急熱 性能比空心溧珠磚強(qiáng)，使用壽命長(一般使用4年無明顯剝蝕或脫落)。
