在新型干法水泥窯選擇隔熱耐火材料時，駒達耐材建議在窯尾部分選用耐高溫硅酸鈣板，該部位不適宜用耐堿隔熱磚和耐堿隔熱澆注料。原因有三個方面，第一，隔熱磚和隔熱澆注料的密度高；第二，隔熱磚和隔熱澆注料的耐磨性差，影響工作襯里的使用壽命；第三，施工方面，由于隔熱磚與隔熱澆注料的施工工藝相對于硅酸鈣板而言。

    硅酸鈣板在窯尾使用中則完全不同，因其本身的特性，能夠降低能耗提高窯爐效率。高溫硅酸鈣板的特點與使用效果如下：

    1、硅酸鈣板導熱系數(shù)小。

    硅酸鈣板氣孔率達到了90%以上，導熱系數(shù)很小。因此，預(yù)熱器表面散熱損失明顯，產(chǎn)量有效提高，節(jié)能降耗。

    2、硅酸鈣板工作溫度高，容重輕。

    硅酸鈣板的工作溫度在1100℃，容重輕，因而有效延長使用壽命。

    3、施工工藝靈活方便。

    在施工過程中，工人可以按照窯爐的設(shè)計要求，將硅酸鈣板切割成各種形狀。施工工序也叫耐火磚和耐火澆注料簡單，節(jié)省時間。

    4、經(jīng)久耐用，使用安全。

    硅酸鈣板不含對人體有害的物質(zhì)，高溫下阻燃，耐腐蝕，絕熱性能優(yōu)于其他隔熱產(chǎn)品。在窯尾使用硅酸鈣板，在技術(shù)和經(jīng)濟方面均可取得顯著的效果。

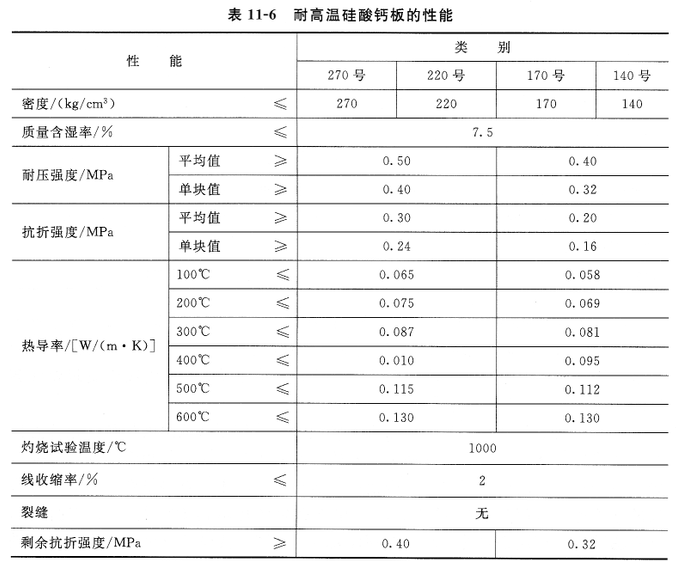

         按照國標GB/T 10669—1998,耐高溫硅酸鈣板性能見表11-6。

        設(shè)計窯襯時注意：硅酸鈣板的短期最髙使用溫度為1000°C。未見有硬硅鈣石型硅酸鈣板長期使用溫度的報道。根據(jù)硅酸鹽物理化學的知識，推測硅酸鈣板的長期使用溫度在800°c以下。所以，要適當增厚致密材料的厚度，不使硅酸鈣板熱端的溫度超過800°C。
